Jeřábové komponenty

Podle konkrétních požadavků dodáme jeřábové komponenty pro sestavení jeřábu nebo manipulační aplikace. V našem portfoliu naleznete jeřábové pohony, příčné nosníky a prvky elektroinstalace pro příčné i podélné napájení a ovládání jeřábu.
Jeřábové komponenty Podem pomáhají vytvářet unikátní spektrum zařízení pro jeřáby a jeřábové mechanizmy – vždy v souladu s individuálními požadavky našich zákazníků. Každý komponent v sobě nese výsledek mnoholetých zkušeností společnosti, bez ohledu na to, jedná-li se o součást jeřábového celku či je používán odděleně.

Vytváříme optimální řešení složitých zadání vznikajících ve vaší výrobě a garantujeme nejvyšší úroveň bezpečnosti našich jeřábových komponentů. Široká škála námi dodávaných zdvihacích zařízení pomůže vyřešit jakýkoliv problém, vznikající při potřebě manipulace s výrobky.

Elektrické pohony jeřábů

Elektrické pohony jeřábů

Převodové motory typu TP jsou určeny k pohonu pojezdových mechanizmů manipulačních zařízení (mostové jeřáby, kočky, apod.). Jsou sestaveny z motoru s válcovým rotorem a vestavěnou brzdou. Jedno nebo dvourychlostní motor je spřažen s jednostupňovou kuželovou převodovkou. Převodové motory TP se vyznačují bezhlučným provozem a vysokou spolehlivostí.

Elektrické pohony jeřábů – základní parametry

Typ Převodový poměr Typ motoru Příkon (kW)
Jednorychlostní motor
TP160 79,08-12,54 T71B-4R BR4 0.37
43,41-12,54 T80A-4R BR4 0.55
26,62-12,54 T80B-4R BR4 0.75
TP200 84,40-18,00 T80A-4R BR4 0.55
57,29-18,00 T80B-4R BR4 0.75
35,19-18,00 T90S-4R BR10 1.1
TP250 87,52-14,86 T80B-4R BR4 0.75
72,30-14,86 T90S-4R BR10 1.1
54,37-14,86 T90L-4R BR10 1.5
TP315 86,03-19,81 T90L-4R BR10 1.5
77,97-19,81 T100LA-4R BR15 2.2
46,24-19,81 T100LB-4R BR15 3
Dvourychlostní motor
TP160 79,08-12,54 T80B 12/4R BR4 0,12/0,37
43,41-12,54 T90S-12/4R BR10 0,18/0,55
26,62-12,54 T90L-12/4R BR10 0,25/0,75
TP200 84,40-18,00 T90S-12/4R BR10 0,18/0,55
57,29-18,00 T90L-12/4R BR10 0,25/0,75
35,19-18,00 T100LA-12/4R BR15 0,37/1,1
TP250 87,52-14,86 T90L-12/4R BR10 0,25/0,75
72,30-14,86 T100LA-12/4R BR15 0,37/1,3
54,37-14,86 T100LB-12/4R BR15 0,55/1,5
TP315 86,03-19,81 T100LB-12/4R BR15 0,55/1,5

Příčné nosníky

Příčné nosníky

Dodáváme příčné nosníky pro jednonosníkové i dvounosníkové jeřáby. V závislosti na konkrétních požadavcích je možné dodat kompletní konstrukci s koly, nárazníky a jednorychlostními či dvourychlostními převodovými motory nebo oddělené součásti. Standardní sestavy příčného nosníku a pohonu jsou uvedeny v tabulkách níže.

Základní technické parametry:

  • Standardní rychlost: 30/10 m/min, volitelně 40 m/min, další rychlosti a frekvenční řízení
  • Profil příčného nosníku: obdélníkový válcovaný nebo svařovaný
  • Montáž na hlavní nosník: Vysokopevnostní šroubové spojení (jiné na vyžádání)
  • Okolní teplota: od –20 °C do +40 °C (jiná na vyžádání)

Příčné nosníky do nosnosti 16t – technické parametry

Typ Nosnost (t) Třída FEM/ISO Průměr kola (mm) Max. nosník (m) Max. zatížení kola (kg) Hmotnost (kg)
GO 1160-1500 5 2m/M5 160 12 3300 350
GO 1160-2200 5 2m/M5 160 15 3550 420
GO 1200-3650 5 2m/M5 200 24 4500 1050
GO 1200-2350 6,3 2m/M5 200 16 4350 710
GO 1200-2650 6,3 2m/M5 200 18 4650 760
GO 1250-1800 10 2m/M5 250 12 6000 810
GO 1250-2650 10 2m/M5 250 18 6650 950
GO 1250-3650 10 2m/M5 250 25 7800 1560
GO 1315-2600 16 2m/M5 315 18 10500 1250

Příčné nosníky pro jeřáby s dvojitým nosníkem do nosnosti 25t

Typ Nosnost (t) Třída FEM/ISO Průměr kola (mm) Max. nosník (m) Max. zatížení kola (kg) Hmotnost (kg)
GO 2160-2000 5 2m/M5 160 12 3750 440
GO 2200-3150 5 2m/M5 200 21 4840 890
GO 2250-3700-T 5 1Am/M4 250 25 8800 1025
GO 2250-4600-T 5 1Am/M4 250 32 6800 1235
GO 2200-2500 6,3 2m/M5 200 17 5210 770
GO 2250-3700-T 6,3 1Am/M4 250 25 8800 1025
GO 2315-4600-T 6,3 1Am/M4 315 32 10600 1650
GO 2250-2500 10 2m/M5 250 17 7020 1030
GO 2250-3150 10 2m/M5 250 21 7680 1210
GO 2250-3650 10 2m/M5 250 25 8400 1290
GO 2315-4600-T 10 1Am/M4 315 32 10600 1650
GO 2315-3150 16 2m/M5 315 18 10700 1520
GO 2315-3600 16 2m/M5 315 25 11830 1610
GO 2400-4600-T 16 1Am/M4 400 32 18000 2290
GO 2315-3150 20 2m/M5 315 18 12940 1520
GO 2315-3700-T 20 1Am/M4 315 24 14800 1400
GO 2400-4600-T 20 1Am/M4 400 32 21200 2730
GO 2400-3500 25 2m/M5 400 22 17950 3050
GO 2400-4600-T 25 1Am/M4 400 32 21200 2730

Příčné nosníky pro jeřáby s dvojitým nosníkem do nosnosti 40t

Nosníky typu GB jsou určeny pro těžké průmyslové aplikace, k podélnému nebo příčnému pojíždění. Díky specifické konstrukci je možné je možné použít pohon jednoho, dvou nebo čtyř kol. Dělený nosník maximálně usnadňuje montáž jeřábového systému.

Typ Nosnost (t) Třída FEM/ISO Průměr kola (mm) Max. nosník (m) Max. zatížení kola (kg) Hmotnost (kg)
GB 2315-3500 32 2m/M5 315 12 12500 2500
GB 2400-3500 40 2m/M5 400 21 18500 3400

Podvěsné příčné nosníky

Standardní podvěsné příčné nosníky jsou navrhovány do nosnosti 10 t a maximální šířky nosníku 16m. Toto řešení mostové jeřábu je vhodné pro stísněné prostory ztěžující podmínky pro navržení jeřábu. Podvěsné řešení umožňuje maximální využití manipulační plochy i pod jeřábovou drahou.

Jeřáb, jehož nosným elementem se jeví příčný nosník, je technologické zařízení pro průmyslová odvětví, skladovací prostory, elektráren.
Mostové jeřáby slouží k manipulaci těžkotonážních břemen a materiálu při plnění různých úkolů: servisně-montážních prácí, sestavování průmyslových celků, údržba strojoven hydroelektráren, zdvihání a transport produkce ve skladech.

Jeřáb mostového typu se skládá z hlavního a dvou příčných nosníků, kladkostroje a elektrického zařízení. V závislosti na typu konstrukce je navržen ruční pohon nebo elektrický motor s převodovkou. Do sestavy zařízení může být zahrnut brzdný mechanismus, váhy, uchopující přípravky (drapáky, magnety, traverzy).

Jeřáb je kromě ostatních parametrů charakterizován nosností, která závisí mimo jiné na typu zdvihového mechanismu. Horizontální odolnost určuje, jakou zátěž vydrží nosník při pohybu vozíku kladkostroje. Velký význam mají výška i rychlost přemisťování břemene, rovněž rozpětí a elektrický příkon jeřábu.

Kolové bloky

Kolové bloky

Dodáváme kolové bloky pro zatížení až do 12 200kg. Níže uvádíme základní tabulku bloků s vlečeným kolem, nebo kombinace s motorovým pohonem. Kolové bloky jsou flexibilním a ekonomicky efektivním řešením pro modifikaci nebo rekonstrukci stávajících jeřábů či pojezdových zařízení, střech nebo vrat, možnost využití je prakticky neomezená. Standardní sestava kolového bloku a pohonu je určena pro pojíždění rychlostí 30/10m/min, na vyžádání možno sestavit s motorem pro pojezd do 40m/min nebo s přípravou pro frekvenční řízení.

Kolové bloky – lanové kladkostroje stacionární – základní parametry

Typ Pohon Průměr kola Drážka Max. zatížení kola Příkon Hmotnost
    mm mm kg kW kg
BC160-60 Hnaný 160 60 3800   85
BD160-60 Hnací 160 60 3800 0,18/0,55 165
BC160-70 Hnaný 160 70 3800   85
BD160-70 Hnací 160 70 3800 0,18/0,55 165
BC160-85 Hnaný 160 85 3800   120
BD160-85 Hnací 160 85 3800 0,18/0,55 200
BC200-70 Hnaný 200 70 5200   180
BD200-70 Hnací 200 70 5200 0,37/1,1 280
BC200-85 Hnaný 200 85 5200   190
BD200-85 Hnací 200 85 5200 0,37/1,1 290
BC250-70 Hnaný 250 70 8400   230
BD250-70 Hnací 250 70 8400 0,55/1,5 350
BC250-85 Hnaný 250 85 8400   250
BD250-85 Hnací 250 85 8400 0,55/1,5 370
BC315-80 Hnaný 315 80 12200   310
BD315-80 Hnací 315 80 12200 0,75/2,2 470
BC315-85 Hnaný 315 85 12200   370
BD315-85 Hnací 315 85 12200 0,75/2,2 530
BC315-95 Hnaný 315 95 12200   380
BD315-95 Hnací 315 95 12200 0,75/2,2 540



Systém elektrického napájení

Systém elektrického napájení

Pro jednoduchou montáž elektrického napájení v podélné ose jeřábu (hlavní napájecí trolej) i po hlavním nosníku (napájení kladkostroje) dodáváme komponenty osvědčeného výrobce ByCarpel. Tato společnost již více než 45 let vyrábí a dodává systémy pro elektrické napájení a ovládání průmyslových jeřábů.
Portfolio obsahuje 2000 typů různých pojezdových kabelových drah v provedení z pozinkované nebo nerezové oceli s širokým příslušenstvím: kabelové vozíky s různými nosnostmi pro IPE a IPN nosníky, teleskopická antikolizní zařízení, gumové a hydraulické nárazníky, ploché a samonosné kabely. Postupně byla zavedena výrobková řada odolávající atmosférickým vlivům z materiálu PVC.
Všechny prvky odpovídají bezpečnostním normám v souladu s evropskými směrnicemi a požadavky pro možnost označování výrobků značkou CE.

Dvounosníkové lanové kladkostroje – základní parametry

Nosnost Klasifikace Typ Lanování Rozchod Zdvih Zdvihová rychlost
kg FEM ISO mm m m/min
2 000 2m M5 MT305 4/1 1000 – 7 10 13 4/1,3 6/2
3m M6 MT310 2/1 1000 10 14 20 – 8/2,6 12/4
2 500 3m M6 MT313 2/1 1000 10 14 20 26 8/2,6 12/4
3m M6 MT306 4/1 1000 – 7 10 13 4/1,3 6/2
2m M5 MT312 2/1 1000 10 14 20 26 8/2,6 12/4
3 200 2m M6 MT316 2/1 1000 10 14 20 26 8/2,6 12/4
2m M6 MT308 4/1 1000 – 7 10 13 4/1,3 6/2
5 000 3m M6 MT313 4/1 1000 – 7 10 13 4/1,3 6/2
2m M5 MT312 4/1 1000 – 7 10 13 4/1,3 6/2
2m M5 MT525 2/1 1000 10 14 20 26 8/2,6 12/4
6 300 2m M6 MT316 4/1 1000 – 7 10 13 4/1,3 6/2
8 000 3m M6 MT520 4/1 1000 – 7 10 13 4/1,3 6/2
2m M5 M740 2/1 1000 – 12 18 25 8/2,6 –
10 000 2m M5 MT525 4/1 1000 – 7 10 13 4/1,3 6/2
1Am M4 M750 2/1 1000 – 13 18 25 6/1,5 –
12 500 3m M6 MT732 4/1 1200 6 9 12 16 4/1 –
16 000 3m M6 M940 4/1 1450 – 10 16 24 2,5/0,6 –
2m M5 M740 4/1 1200 6 9 12 16 4/1 –
20 000 2m M5 M950 4/1 1450 – 10 16 24 2,5/0,6 –
1Am M4 M750 4/1 1450 6 9 12 16 2,5/0,4 –
25 000 1Am M4 M963 4/1 1450 – 10 16 24 2,5/0,4 –
32 000 3m M6 M1080 4/1 1900-2000 10 12 15 22 1,5/0,4 –
1Am M4 M980 4/1 1900-2000 – 10 16 24 2,5/0,4 –
40 000 2m M5 M1100 4/1 1900-2000 10 12 15 22 1,5/0,4 –
50 000 1Am M4 M1100 4/1 1900-2000 10 12 15 22 1,5/0,4 –

Dálkové ovládání jeřábů

Závěsné dálkové ovládání jeřábů

Nabídka ovladačů řady HY-1020 pokrývá širokou škálu aplikací nízko a středně zatížených řídících obvodů. Kryty jsou vyrobeny z robustního termoplastického materiálu s vynikajícími mechanickými a elektrickými vlastnostmi. Tyto ovládací jednotky mají ergonomický tvar a kompaktní design pro snadnou manipulaci a provoz.

Základní parametry ovladače

  • Zatížitelnost 6A, 250V AC
  • Odolnost 100 M (500V DC)
  • Izolační třída II
  • Krytí IP66
  • Splňuje 2006/42/CE, 2006/95/CE
  • Teplota prostředí -10°C/+45°C
  • 2-6 dvoustupňových tlačítek
  • Tlačítko nouzového zastavení

Radiové ovládání jeřábů

S více než 20 letými zkušenostmi v oboru vyvinul Telecrane systém, který je vysoce spolehlivý a stal se známý jako jeden z nejlepších průmyslových systémů dálkového ovládání na současném trhu. Dálková ovládání Telecrane jsou certifikována CE a splňují mnoho směrnic EU. Řízení jakosti Telecrane je rovněž v souladu s nejnovějšími směrnice pro strojní zařízení EN.ISO 13489-1 : 2006 – Bezpečnost strojních zařízení – Bezpečnostní části řídicích systémů – Část 1: Obecné Zásady pro návrh.

Radiové ovládání jeřábů

Základní parametry ovladače

  • Nízká spotřeba energie
  • Dosah do 100m
  • Snadná parametrizace
  • Signalizace stavu
  • Vysoká odolnost proti rušení
  • Odolná konstrukce
  • 4 nebo 5 tlačítkové
  • 5 stupňový joystick

Dálkové ovládání jeřábů

Závěsné dálkové ovládání jeřábů

Nabídka ovladačů řady HY-1020 pokrývá širokou škálu aplikací nízko a středně zatížených řídících obvodů. Kryty jsou vyrobeny z robustního termoplastického materiálu s vynikajícími mechanickými a elektrickými vlastnostmi. Tyto ovládací jednotky mají ergonomický tvar a kompaktní design pro snadnou manipulaci a provoz.

Radiové ovládání jeřábů

S více než 20 letými zkušenostmi v oboru vyvinul Telecrane systém, který je vysoce spolehlivý a stal se známý jako jeden z nejlepších průmyslových systémů dálkového ovládání na současném trhu. Dálková ovládání Telecrane jsou certifikována CE a splňují mnoho směrnic EU. Řízení jakosti Telecrane je rovněž v souladu s nejnovějšími směrnice pro strojní zařízení EN.ISO 13489-1 : 2006 – Bezpečnost strojních zařízení – Bezpečnostní části řídicích systémů – Část 1: Obecné Zásady pro návrh.

Radiové ovládání jeřábů

Základní parametry ovladače

  • Nízká spotřeba energie
  • Dosah do 100m
  • Snadná parametrizace
  • Signalizace stavu
  • Vysoká odolnost proti rušení
  • Odolná konstrukce
  • 4 nebo 5 tlačítkové
  • 5 stupňový joystick

Základní parametry ovladače

  • Zatížitelnost 6A, 250V AC
  • Odolnost 100 M (500V DC)
  • Izolační třída II
  • Krytí IP66
  • Splňuje 2006/42/CE, 2006/95/CE
  • Teplota prostředí -10°C/+45°C
  • 2-6 dvoustupňových tlačítek
  • Tlačítko nouzového zastavení

Jeřábové komponenty

Podle konkrétních požadavků dodáme jeřábové komponenty pro sestavení jeřábu nebo manipulační aplikace. V našem portfoliu naleznete jeřábové pohony, příčné nosníky a prvky elektroinstalace pro příčné i podélné napájení a ovládání jeřábu.
Jeřábové komponenty Podem pomáhají vytvářet unikátní spektrum zařízení pro jeřáby a jeřábové mechanizmy – vždy v souladu s individuálními požadavky našich zákazníků. Každý komponent v sobě nese výsledek mnoholetých zkušeností společnosti, bez ohledu na to, jedná-li se o součást jeřábového celku či je používán odděleně.

Vytváříme optimální řešení složitých zadání vznikajících ve vaší výrobě a garantujeme nejvyšší úroveň bezpečnosti našich jeřábových komponentů. Široká škála námi dodávaných zdvihacích zařízení pomůže vyřešit jakýkoliv problém, vznikající při potřebě manipulace s výrobky.

Elektrické pohony jeřábů

Elektrické pohony jeřábů

Převodové motory typu TP jsou určeny k pohonu pojezdových mechanizmů manipulačních zařízení (mostové jeřáby, kočky, apod.). Jsou sestaveny z motoru s válcovým rotorem a vestavěnou brzdou. Jedno nebo dvourychlostní motor je spřažen s jednostupňovou kuželovou převodovkou. Převodové motory TP se vyznačují bezhlučným provozem a vysokou spolehlivostí.

Elektrické pohony jeřábů – základní parametry

Typ Převodový poměr Typ motoru Příkon (kW)
Jednorychlostní motor
TP160 79,08-12,54 T71B-4R BR4 0.37
43,41-12,54 T80A-4R BR4 0.55
26,62-12,54 T80B-4R BR4 0.75
TP200 84,40-18,00 T80A-4R BR4 0.55
57,29-18,00 T80B-4R BR4 0.75
35,19-18,00 T90S-4R BR10 1.1
TP250 87,52-14,86 T80B-4R BR4 0.75
72,30-14,86 T90S-4R BR10 1.1
54,37-14,86 T90L-4R BR10 1.5
TP315 86,03-19,81 T90L-4R BR10 1.5
77,97-19,81 T100LA-4R BR15 2.2
46,24-19,81 T100LB-4R BR15 3
Dvourychlostní motor
TP160 79,08-12,54 T80B 12/4R BR4 0,12/0,37
43,41-12,54 T90S-12/4R BR10 0,18/0,55
26,62-12,54 T90L-12/4R BR10 0,25/0,75
TP200 84,40-18,00 T90S-12/4R BR10 0,18/0,55
57,29-18,00 T90L-12/4R BR10 0,25/0,75
35,19-18,00 T100LA-12/4R BR15 0,37/1,1
TP250 87,52-14,86 T90L-12/4R BR10 0,25/0,75
72,30-14,86 T100LA-12/4R BR15 0,37/1,3
54,37-14,86 T100LB-12/4R BR15 0,55/1,5
TP315 86,03-19,81 T100LB-12/4R BR15 0,55/1,5

Příčné nosníky

Příčné nosníky

Dodáváme příčné nosníky pro jednonosníkové i dvounosníkové jeřáby. V závislosti na konkrétních požadavcích je možné dodat kompletní konstrukci s koly, nárazníky a jednorychlostními či dvourychlostními převodovými motory nebo oddělené součásti. Standardní sestavy příčného nosníku a pohonu jsou uvedeny v tabulkách níže.

Základní technické parametry:

  • Standardní rychlost: 30/10 m/min, volitelně 40 m/min, další rychlosti a frekvenční řízení
  • Profil příčného nosníku: obdélníkový válcovaný nebo svařovaný
  • Montáž na hlavní nosník: Vysokopevnostní šroubové spojení (jiné na vyžádání)
  • Okolní teplota: od –20 °C do +40 °C (jiná na vyžádání)

Příčné nosníky do nosnosti 16t – technické parametry

Typ Nosnost (t) Třída FEM/ISO Průměr kola (mm) Max. nosník (m) Max. zatížení kola (kg) Hmotnost (kg)
GO 1160-1500 5 2m/M5 160 12 3300 350
GO 1160-2200 5 2m/M5 160 15 3550 420
GO 1200-3650 5 2m/M5 200 24 4500 1050
GO 1200-2350 6,3 2m/M5 200 16 4350 710
GO 1200-2650 6,3 2m/M5 200 18 4650 760
GO 1250-1800 10 2m/M5 250 12 6000 810
GO 1250-2650 10 2m/M5 250 18 6650 950
GO 1250-3650 10 2m/M5 250 25 7800 1560
GO 1315-2600 16 2m/M5 315 18 10500 1250

Příčné nosníky pro jeřáby s dvojitým nosníkem do nosnosti 25t

Typ Nosnost (t) Třída FEM/ISO Průměr kola (mm) Max. nosník (m) Max. zatížení kola (kg) Hmotnost (kg)
GO 2160-2000 5 2m/M5 160 12 3750 440
GO 2200-3150 5 2m/M5 200 21 4840 890
GO 2250-3700-T 5 1Am/M4 250 25 8800 1025
GO 2250-4600-T 5 1Am/M4 250 32 6800 1235
GO 2200-2500 6,3 2m/M5 200 17 5210 770
GO 2250-3700-T 6,3 1Am/M4 250 25 8800 1025
GO 2315-4600-T 6,3 1Am/M4 315 32 10600 1650
GO 2250-2500 10 2m/M5 250 17 7020 1030
GO 2250-3150 10 2m/M5 250 21 7680 1210
GO 2250-3650 10 2m/M5 250 25 8400 1290
GO 2315-4600-T 10 1Am/M4 315 32 10600 1650
GO 2315-3150 16 2m/M5 315 18 10700 1520
GO 2315-3600 16 2m/M5 315 25 11830 1610
GO 2400-4600-T 16 1Am/M4 400 32 18000 2290
GO 2315-3150 20 2m/M5 315 18 12940 1520
GO 2315-3700-T 20 1Am/M4 315 24 14800 1400
GO 2400-4600-T 20 1Am/M4 400 32 21200 2730
GO 2400-3500 25 2m/M5 400 22 17950 3050
GO 2400-4600-T 25 1Am/M4 400 32 21200 2730

Příčné nosníky pro jeřáby s dvojitým nosníkem do nosnosti 40t

Nosníky typu GB jsou určeny pro těžké průmyslové aplikace, k podélnému nebo příčnému pojíždění. Díky specifické konstrukci je možné je možné použít pohon jednoho, dvou nebo čtyř kol. Dělený nosník maximálně usnadňuje montáž jeřábového systému.

Typ Nosnost (t) Třída FEM/ISO Průměr kola (mm) Max. nosník (m) Max. zatížení kola (kg) Hmotnost (kg)
GB 2315-3500 32 2m/M5 315 12 12500 2500
GB 2400-3500 40 2m/M5 400 21 18500 3400

Podvěsné příčné nosníky

Standardní podvěsné příčné nosníky jsou navrhovány do nosnosti 10 t a maximální šířky nosníku 16m. Toto řešení mostové jeřábu je vhodné pro stísněné prostory ztěžující podmínky pro navržení jeřábu. Podvěsné řešení umožňuje maximální využití manipulační plochy i pod jeřábovou drahou.

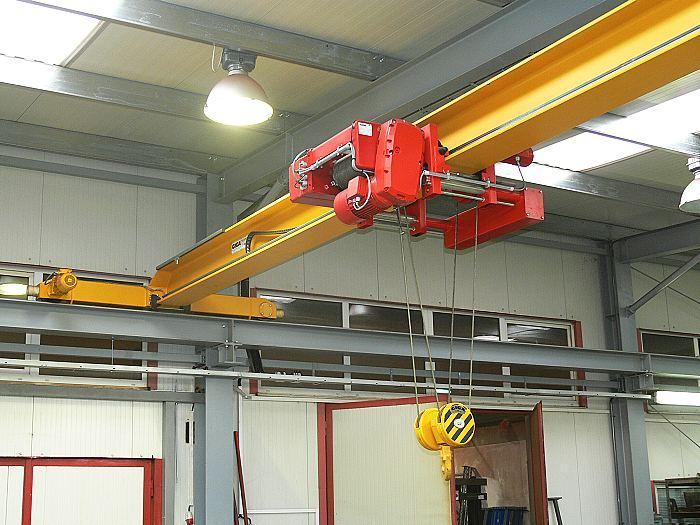

Jeřáb, jehož nosným elementem se jeví příčný nosník, je technologické zařízení pro průmyslová odvětví, skladovací prostory, elektráren.
Mostové jeřáby slouží k manipulaci těžkotonážních břemen a materiálu při plnění různých úkolů: servisně-montážních prácí, sestavování průmyslových celků, údržba strojoven hydroelektráren, zdvihání a transport produkce ve skladech.

Jeřáb mostového typu se skládá z hlavního a dvou příčných nosníků, kladkostroje a elektrického zařízení. V závislosti na typu konstrukce je navržen ruční pohon nebo elektrický motor s převodovkou. Do sestavy zařízení může být zahrnut brzdný mechanismus, váhy, uchopující přípravky (drapáky, magnety, traverzy).

Jeřáb je kromě ostatních parametrů charakterizován nosností, která závisí mimo jiné na typu zdvihového mechanismu. Horizontální odolnost určuje, jakou zátěž vydrží nosník při pohybu vozíku kladkostroje. Velký význam mají výška i rychlost přemisťování břemene, rovněž rozpětí a elektrický příkon jeřábu.

Kolové bloky

Kolové bloky

Dodáváme kolové bloky pro zatížení až do 12 200kg. Níže uvádíme základní tabulku bloků s vlečeným kolem, nebo kombinace s motorovým pohonem. Kolové bloky jsou flexibilním a ekonomicky efektivním řešením pro modifikaci nebo rekonstrukci stávajících jeřábů či pojezdových zařízení, střech nebo vrat, možnost využití je prakticky neomezená. Standardní sestava kolového bloku a pohonu je určena pro pojíždění rychlostí 30/10m/min, na vyžádání možno sestavit s motorem pro pojezd do 40m/min nebo s přípravou pro frekvenční řízení.

Kolové bloky – lanové kladkostroje stacionární – základní parametry

Typ Pohon Průměr kola Drážka Max. zatížení kola Příkon Hmotnost
    mm mm kg kW kg
BC160-60 Hnaný 160 60 3800   85
BD160-60 Hnací 160 60 3800 0,18/0,55 165
BC160-70 Hnaný 160 70 3800   85
BD160-70 Hnací 160 70 3800 0,18/0,55 165
BC160-85 Hnaný 160 85 3800   120
BD160-85 Hnací 160 85 3800 0,18/0,55 200
BC200-70 Hnaný 200 70 5200   180
BD200-70 Hnací 200 70 5200 0,37/1,1 280
BC200-85 Hnaný 200 85 5200   190
BD200-85 Hnací 200 85 5200 0,37/1,1 290
BC250-70 Hnaný 250 70 8400   230
BD250-70 Hnací 250 70 8400 0,55/1,5 350
BC250-85 Hnaný 250 85 8400   250
BD250-85 Hnací 250 85 8400 0,55/1,5 370
BC315-80 Hnaný 315 80 12200   310
BD315-80 Hnací 315 80 12200 0,75/2,2 470
BC315-85 Hnaný 315 85 12200   370
BD315-85 Hnací 315 85 12200 0,75/2,2 530
BC315-95 Hnaný 315 95 12200   380
BD315-95 Hnací 315 95 12200 0,75/2,2 540



Systém elektrického napájení

Systém elektrického napájení

Pro jednoduchou montáž elektrického napájení v podélné ose jeřábu (hlavní napájecí trolej) i po hlavním nosníku (napájení kladkostroje) dodáváme komponenty osvědčeného výrobce ByCarpel. Tato společnost již více než 45 let vyrábí a dodává systémy pro elektrické napájení a ovládání průmyslových jeřábů.
Portfolio obsahuje 2000 typů různých pojezdových kabelových drah v provedení z pozinkované nebo nerezové oceli s širokým příslušenstvím: kabelové vozíky s různými nosnostmi pro IPE a IPN nosníky, teleskopická antikolizní zařízení, gumové a hydraulické nárazníky, ploché a samonosné kabely. Postupně byla zavedena výrobková řada odolávající atmosférickým vlivům z materiálu PVC.
Všechny prvky odpovídají bezpečnostním normám v souladu s evropskými směrnicemi a požadavky pro možnost označování výrobků značkou CE.

Dvounosníkové lanové kladkostroje – základní parametry

Nosnost Klasifikace Typ Lanování Rozchod Zdvih Zdvihová rychlost
kg FEM ISO mm m m/min
2 000 2m M5 MT305 4/1 1000 – 7 10 13 4/1,3 6/2
3m M6 MT310 2/1 1000 10 14 20 – 8/2,6 12/4
2 500 3m M6 MT313 2/1 1000 10 14 20 26 8/2,6 12/4
3m M6 MT306 4/1 1000 – 7 10 13 4/1,3 6/2
2m M5 MT312 2/1 1000 10 14 20 26 8/2,6 12/4
3 200 2m M6 MT316 2/1 1000 10 14 20 26 8/2,6 12/4
2m M6 MT308 4/1 1000 – 7 10 13 4/1,3 6/2
5 000 3m M6 MT313 4/1 1000 – 7 10 13 4/1,3 6/2
2m M5 MT312 4/1 1000 – 7 10 13 4/1,3 6/2
2m M5 MT525 2/1 1000 10 14 20 26 8/2,6 12/4
6 300 2m M6 MT316 4/1 1000 – 7 10 13 4/1,3 6/2
8 000 3m M6 MT520 4/1 1000 – 7 10 13 4/1,3 6/2
2m M5 M740 2/1 1000 – 12 18 25 8/2,6 –
10 000 2m M5 MT525 4/1 1000 – 7 10 13 4/1,3 6/2
1Am M4 M750 2/1 1000 – 13 18 25 6/1,5 –
12 500 3m M6 MT732 4/1 1200 6 9 12 16 4/1 –
16 000 3m M6 M940 4/1 1450 – 10 16 24 2,5/0,6 –
2m M5 M740 4/1 1200 6 9 12 16 4/1 –
20 000 2m M5 M950 4/1 1450 – 10 16 24 2,5/0,6 –
1Am M4 M750 4/1 1450 6 9 12 16 2,5/0,4 –
25 000 1Am M4 M963 4/1 1450 – 10 16 24 2,5/0,4 –
32 000 3m M6 M1080 4/1 1900-2000 10 12 15 22 1,5/0,4 –
1Am M4 M980 4/1 1900-2000 – 10 16 24 2,5/0,4 –
40 000 2m M5 M1100 4/1 1900-2000 10 12 15 22 1,5/0,4 –
50 000 1Am M4 M1100 4/1 1900-2000 10 12 15 22 1,5/0,4 –

Dálkové ovládání jeřábů

Závěsné dálkové ovládání jeřábů

Nabídka ovladačů řady HY-1020 pokrývá širokou škálu aplikací nízko a středně zatížených řídících obvodů. Kryty jsou vyrobeny z robustního termoplastického materiálu s vynikajícími mechanickými a elektrickými vlastnostmi. Tyto ovládací jednotky mají ergonomický tvar a kompaktní design pro snadnou manipulaci a provoz.

Základní parametry ovladače

  • Zatížitelnost 6A, 250V AC
  • Odolnost 100 M (500V DC)
  • Izolační třída II
  • Krytí IP66
  • Splňuje 2006/42/CE, 2006/95/CE
  • Teplota prostředí -10°C/+45°C
  • 2-6 dvoustupňových tlačítek
  • Tlačítko nouzového zastavení

Radiové ovládání jeřábů

S více než 20 letými zkušenostmi v oboru vyvinul Telecrane systém, který je vysoce spolehlivý a stal se známý jako jeden z nejlepších průmyslových systémů dálkového ovládání na současném trhu. Dálková ovládání Telecrane jsou certifikována CE a splňují mnoho směrnic EU. Řízení jakosti Telecrane je rovněž v souladu s nejnovějšími směrnice pro strojní zařízení EN.ISO 13489-1 : 2006 – Bezpečnost strojních zařízení – Bezpečnostní části řídicích systémů – Část 1: Obecné Zásady pro návrh.

Radiové ovládání jeřábů

Základní parametry ovladače

  • Nízká spotřeba energie
  • Dosah do 100m
  • Snadná parametrizace
  • Signalizace stavu
  • Vysoká odolnost proti rušení
  • Odolná konstrukce
  • 4 nebo 5 tlačítkové
  • 5 stupňový joystick

Dálkové ovládání jeřábů

Závěsné dálkové ovládání jeřábů

Nabídka ovladačů řady HY-1020 pokrývá širokou škálu aplikací nízko a středně zatížených řídících obvodů. Kryty jsou vyrobeny z robustního termoplastického materiálu s vynikajícími mechanickými a elektrickými vlastnostmi. Tyto ovládací jednotky mají ergonomický tvar a kompaktní design pro snadnou manipulaci a provoz.

Radiové ovládání jeřábů

S více než 20 letými zkušenostmi v oboru vyvinul Telecrane systém, který je vysoce spolehlivý a stal se známý jako jeden z nejlepších průmyslových systémů dálkového ovládání na současném trhu. Dálková ovládání Telecrane jsou certifikována CE a splňují mnoho směrnic EU. Řízení jakosti Telecrane je rovněž v souladu s nejnovějšími směrnice pro strojní zařízení EN.ISO 13489-1 : 2006 – Bezpečnost strojních zařízení – Bezpečnostní části řídicích systémů – Část 1: Obecné Zásady pro návrh.

Radiové ovládání jeřábů

Základní parametry ovladače

  • Nízká spotřeba energie
  • Dosah do 100m
  • Snadná parametrizace
  • Signalizace stavu
  • Vysoká odolnost proti rušení
  • Odolná konstrukce
  • 4 nebo 5 tlačítkové
  • 5 stupňový joystick

Základní parametry ovladače

  • Zatížitelnost 6A, 250V AC
  • Odolnost 100 M (500V DC)
  • Izolační třída II
  • Krytí IP66
  • Splňuje 2006/42/CE, 2006/95/CE
  • Teplota prostředí -10°C/+45°C
  • 2-6 dvoustupňových tlačítek
  • Tlačítko nouzového zastavení
